Ушко У1-16-20

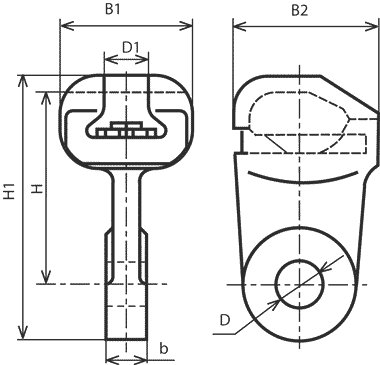

Схема: Посмотреть
Марка: У1-16-20
Размер В1, мм: 66
Размер В2, мм: 75
Размер b, мм: 25
Размер Н, мм: 113,5
Размер Н1, мм: 152
Разрушающая нагрузка, кН, не менее: 160
Масса, кг: 1,6
- +

Ушки предназначены для соединения стержня подвесного изолятора или серьги с другой линейной арматурой. Гнездо сферического шарнирного соединения ушек выполняется по ГОСТ 27396-93. Соединяемые размеры проушин должны соответствовать требованиям ГОСТ 11359-75. Для запирания стержня изолятора или пестика серьги в гнезде ушки комплектуются W-образными замками. Ушки всех типов должны соответствовать требованиям ТУ 3449-014-40064547-01. Ушки У1-16-20 не рассчитаны на крепление к ним защитных экранов и разрядных рогов.
