Скоба СК-12-1А

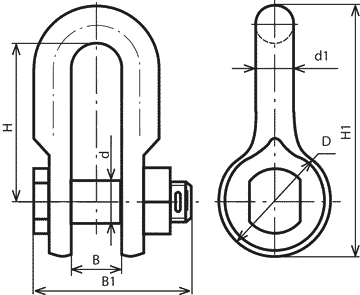

Схема: Посмотреть
Размер В1, мм: 93
Размер d, мм: 22
Размер d1, мм: 18
Размер Н, мм: 65
Размер Н1, мм: 109
Разрушающая нагрузка, кН, не менее: 120
Масса, кг: 0,92
Скобы предназначаются для перехода с шарнирного цепного соединения на соединение типа "палец-проушина", изменения расположения оси шарнирности, сцепления арматуры, рассчитанной на разные нагрузки.
Скобы типов СК, СКД - скобы с цепным шарниром;
Скобы типов СК и СКД имеют с одной стороны двухлапчатую проушину по ГОСТ 11359-75, а с другой стороны обеспечивают шарнирное цепное соединение по тому же стандарту. Скобы типа СК-12-1А позволяют осуществить переход со скобы одного ряда нагрузок на скобы соседнего (большего или меньшего) ряда нагрузок через цепное соединение. Скобы удлиненные типа СКД имеют увеличенную строительную высоту. Применение их в изолирующих подвесках рекомендуется только в исключительных случаях, когда скобы нормальной длины по какой-либо причине применять невозможно.
