Скоба СКД-16-1

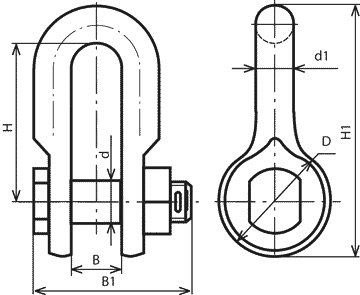

Схема: Посмотреть
Размер В1, мм: 103
Размер d, мм: 25
Размер d1, мм: 20
Размер Н, мм: 105
Размер Н1, мм: 151
Разрушающая нагрузка, кН, не менее: 160
Масса, кг: 1,36
Скобы предназначаются для перехода с шарнирного цепного соединения на соединение типа "палец-проушина", изменения расположения оси шарнирности, сцепления арматуры, рассчитанной на разные нагрузки.
СК, СКД - скобы с цепным шарниром;
Скобы типов СК и СКД имеют с одной стороны двухлапчатую проушину по ГОСТ 11359-75, а с другой стороны обеспечивают шарнирное цепное соединение по тому же стандарту.
Скобы удлиненные типа СКД-16-1 имеют увеличенную строительную высоту. Применение их в изолирующих подвесках рекомендуется только в исключительных случаях, когда скобы нормальной длины по какой-либо причине применять невозможно.
