УЗПН-10-Ш Устройство защиты от перенапряжений
Цена, с НДС: 3842 руб., в наличии!!!
Схема: Посмотреть
Класс напряжения сети, кВ: 10
Применяемые изоляторы: Штыревые изоляторы
- +
      Устройство защиты от перенапряжений УЗПН-10-Ш предназначено для защиты ВЛ переменного тока напряжением 10 кВ от грозовых атмосферных перенапряжений. Монтируется на промежуточных и анкерных опорах с штыревыми изоляторами типа ШФ, ШС, ШПС. Устройство представляет собой линейный ограничитель перенапряжения с внешним искровым промежутком. Оно обеспечивает снижение числа грозовых отключений воздушных линий и предотвращают пережоги изолированных проводов ВЛЗ дугой сопровождающего грозовой импульс тока промышленной частоты.
Работоспособность устройств обеспечивается при номинальных значениях климатических факторов внешней среды по ГОСТ 15150 для климатического исполнения УХЛ, категории размещения 1, при следующих условиях эксплуатации:
- нижнее рабочее значение температуры окружающего воздуха – минус 60 0С;
- верхнее рабочее значение температуры окружающего воздуха – плюс 40 0С;
- соответствующих работе в атмосфере со степенями загрязнения – I, II, III и IV;
- высота установки над уровнем моря – до 1000 м.

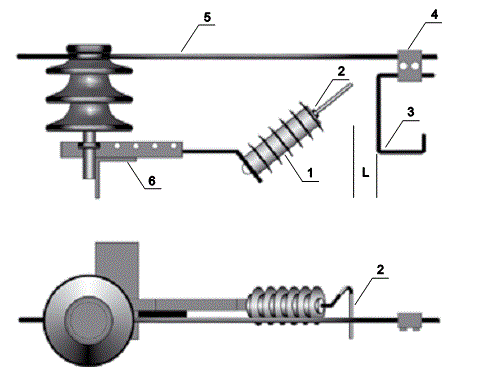

      Устройство состоит из рабочего резистора с нелинейной вольтамперной характеристикой  и внешнего искрового промежутка. Рабочий резистор выполнен в виде колонки варисторов, заключенных в герметичный полимерный корпус, армированный металлическими фланцами   с помощью специальной арматуры устанавливается на опоре ВЛ. Внешний искровой промежуток образуется между двумя электродами, один из которых крепится на верхнем фланце, а другой – на проводе или арматуре ВЛ, находящегося под напряжением. Для крепления на ВЛ с изолированными проводами используется электрод со встроенным прокалывающим элементом. Рекомендуемые длины искровых промежутков для ВЛ 10 кВ  60 мм. При воздействии перенапряжений искровой промежуток УЗПН пробивается и подсоединяет к проводу рабочий резистор. При воздействии напряжения промышленной частоты ток через рабочий резистор ограничивается до значений, при которых существование дуги в искровом промежутке невозможно.
Рекомендуемая схема установки на воздушных линий 10 кВ с нормальной изоляцией и расстоянием между опорами не более 100 м.  УЗПН-10Ш устанавливаются по одному на каждую опору ВЛ с последовательным чередованием фаз. Устройства могут быть установлены по три штуки на каждой опоре ВЛ. Это необходимо в следующих случаях:
- расстояния между опорами ВЛ более 100 метров;
- не возможно (сложно) установить устройство на отдельных опорах (в этом случае защита осуществляется устройствами, установленными на соседних опорах (две или три штуки));
- при защите локальных мест ВЛ.

Технические характеристики УЗПН-10-Ш:

•    Класс напряжения сети, кВ – 10
•    Наибольшее длительно допустимое рабочее напряжение, (UНДР), кВ – 12,7
•    Остающееся напряжение (кВ) при грозовых импульсах тока 8/20 мкс с амплитудой:
- 2500 А – 31,2
- 5000 А – 33,6
- 10000 А – 37,6
•    Длина искрового промежутка, L, мм – 60

УЗПН-10-Ш аттестован  ПАО «Россети»

Срок службы устройств (вероятность безотказной работы 0,98) – не менее 30 лет.
Гарантии  изготовителя: 5 лет со дня начала эксплуатации, но не позднее 7 лет со дня отгрузки с предприятия-изготовителя.

В комплект поставки входят:
    партия УЗПН;
    паспорт (один экземпляр на каждые три утройства);
    руководство по эксплуатации, включающее техническое описание и руководство по монтажу (одно на партию поставляемых однотипных устройств).

В комплект одного УЗПН-10-Ш входит:
•    Кронштейн;
•    ОПН-П специальной конструкции;
•    2-х электродов;
•    Прокалывающий зажим с кожухом;
•    Хомут для крепления кронштейна;
